S23 Substorm-GEOS

Projektets bakgrund

Det vetenskapliga ändamålet med S23-projektet var att studera de olika faserna i en geomagnetisk substorm. Avsikten var att sända upp den första raketen i början av substormen, den andra i den fullt utvecklade substormen och den tredje under substormens s.k. "break-up"-fas. Samtidigt skulle mätningar på samma geomagnetiska fältlinje ske ombord på ESA:s rymdplasmafysiksatellit GEOS (se bilden till höger). Ombord på GEOS fanns experiment (3 ) från flera av forskargrupperna i S23-projektet, bl.a. Kiruna Geofysiska Institut.

De tre S23-raketena sändes upp från Esrange den 27 januari 1979

S23-projektet startade den 17 maj 1976 och avslutades med uppskjutningen den 27 januari 1979. Då hade uppskjutningen försenats med ett år för att avvakta uppskjutningen av det andra exemplaret av GEOS.Den första GEOS sändes upp 20 april 1977 men nådde inte geosynkron (1 ) bana p.g.a. att apogeumraketmotorn inte fungerade korrekt. GEOS 2 sändes upp till geosynkron bana (2 ) den 14 juli 1978 och S23-projektet kunde fortsätta.

Saab-Scania i Linköping konstruerade och tillverkade nyttolasterna. Rymdbolaget tillhandahöll telemetrisystemen, "slant-range"-mottagarna och radartranspondrarna. Forskargrupperna byggde förstås experimenten.

De skämtsamma benämningarna på raketerna -  "Johnny", "Fredrik" och "Sonny" - syftar på Johnny Andersson, chef för sondraketgruppen vid SAAB-SCANIA (senare även projektledare för samma företags arbete på Sveriges första satellit Viking) och SAAB:s projektledare för S23, Fredrik Engström, Rymdbolagets VD och Sonny Lundin, projektledare för S23-projektet på Rymdbolaget.

Raketerna hade fyra fenor och kunde inte sändas upp från Skylarktornet (som är gjort för tre fenor). I stället fick man använda rälsramper som MRL- och Centaure-ramperna på Esrange. För att hålla ned nedslagsspridningen var man därför tvungen att använda styrsystemet S19 som SAAB-SCANIA utvecklat på Rymdbolagets uppdrag.  Projekt av precis den här typen var bakgrunden till att S19 utvecklades över huvudtaget.



Nyttolastmodulmått och startvikter för raketerna

Modul Längd (mm) Low High
Noskon 1690

1690

1690

Alla moduler: Diameter 438 mm. Noskonens konvinkel 15° 12'
Nossektion 32

32

32


Servicemodul 350

350

350

Användes på S26 ION-sonderna sommaren 1978.
Styrmodul (S-19) 405

405

405


Experimentmodul 335

335

335


MISU-modul 168

168

-


Bärgningsmodul 361

361

-


Tändarhus 304

304

-

Inkl separationsadapter
Tändarhus 218

-

218


Totalt

3645

3030



Raketernas start- och slutvikter

Raket

S23 Low

S23 High

Del "Johnny" "Sonny" "Fredrik"
Nyttolast

219

218

189

Black- Brant

1265

1265

1265

Nike

-

-

592

Totalt

1484

1483

2046

Utan noskon, luckor och med utbränt andra steg

441,4

440,4

411,4



Experiment


Nosmodulen med infällda bommar.


Placering av de olika experimentenheterna i nosmodulen.

Experiment Beskrivning
CRPE Centre de Recherches en Physique de l'Environnement Terrestre et Planetaire i La Source, Orleans ansvarade för detta experiment. Avsikten med experimnentet var att mäta plasmats anomala resistivitet. Instrumenteringen bestod av fyra guldpläterade cylindriska sonder på fyra bommar i nosmodulen. Elektroniken var placerad i experimentmodulen. CRPE var en av experimentatorerna på GEOS.
DRI Dansk Rumforskningsinstitut   i Lyngby ansvarade för ett experiment som mätte lågfrekventa elektrostatiska och elektromagnetiska vågor i jonosfären för aat förska spåra de instabiliteter som ger upphov till vågorna. Två ferritantenner och tillhörande elektronik monterades på en "hylla" i nosmodulen.
DMI Danmarks Meteorologiske Institut tillhandahöll en tre-axlig flux-gate magnetometer som var placerad på ett plaströr i toppen på nosmodulen. Avsikten var att undrsöka plasmainstabiliteter och strömsystem i jonosfären under en substorm.
RIT

Plasmafysikinstitutionen  vid Kungliga Tekniska Högskolan i Stockholm ansvarade för ett experiment som mätte både statiska och varierande elektriska fält och elektrontemperatur och täthet. Instrumenteringen bestod av två bomsystem. Ett bomsystem var placerat i nosmodulen och ett i experimentmodulen.

Det "övre" bomsystemet i nosmodulen bestod av fyra mätsonder monterade på fyra radiella bommar som fälldes ut från ett viloläge innanför själva noskåpan. Fjädrar vred ut bommarna och ett nylonsnöre fäst i varje bom och upprullat på en bromsad trumma saktade in utfällningsförloppet.

Det "nedre" bomsystemet bestod av två s.k. "Weitzmann"-bommar  i experimentmodulen. All elektronik var placerad i experimentmodulen.

KGI Kiruna Geofysiska Institut (nuförtiden Institutet för Rymdfysik) levererade ett instrument som mätte energi- och riktningsfördelningen av norrskenspartiklar i energiområdet 0,05-200 keV. Fem sensorboxar och en elektronikbox fanns på en "hylla" i den övre delen av nosmodulen. KGI levererade också en en detektor för positiva joner med massor under 30 AMU. Detektorn använde ett s.k. Wien-filter och ar placerad bakom en lucka i exprimentmodulen och kunde glida ut på gejdrar.
UIO Uppsala Jonosfärobservatorium (nuförtiden Institutet för Rymdfysik i Uppsala) levererade ett experiment som mätte den totala tätheten hos positiva joner i jonosfären. Mätsonderna var monterade på två korta bommar på nosmodulen. Elektroniken var placerad i experimentmodulen.
MISU

Meteorologiska Institutionen vid Stockholms Universitet levererade en gitterspektrometer för att mäta följande emissioner:

135,6 nm, 5S - 3P, förbjudna syrelinjen.
150 nm, Lyman-Birge-Hopfieldbandet för N2.
215 nm, NO-banden (med absorptionscell för NO)
215 nm, NO-banden (med referenscell).
276 nm, N2-molekylens ban V-K (0,6)
337 nm, N2-molekylens band 2 POS (0,0)

Instrumentet sköts ut på gejdrar genom en lucka på MISU-modulen (som bara ingick i "Low"-nyttolasterna.

Bilder från provningen i Linköping


För att få en rimlig uppfattning om störningsnivån i instrumenten från nyttolastens egna system var det nödvändigt att genomföra ett utomhusprov (nr 1) för att komma bort från inomhusmiljöns störkällor.


Funktionsprov nr 1 genomfördes med alla nyttolasternas delssystem men utan några instrument. Vissa smärre fel upptäcktes och rättades till under detta prov.




Vibrationsprov hos SAAB-Scania i Linköping. Uno
Fröberg står bakom vibratorn.


Spinnprov i Linköping. Näten fångar upp noskon
och luckor som kan komma att lösgöras.

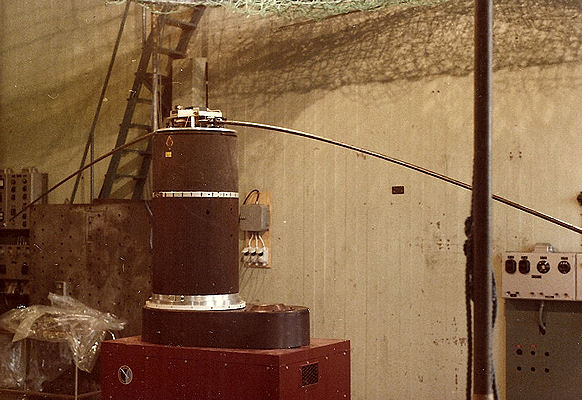

Utfällning av bommarna för KTH:s och CRPE:s experiment vid 4 varv per sekund.


Utomhusprov 2 visade att störningarna i CRPE:s experiment reducerats till en rimlig nivå.




De fyra bommarna för KTH:s och DRI:s experiment. Nyttolastmodulerna är faktiskt staplade i fel
ordning på denna bild. Styrmodulen, som här står längst ned skall flyttas upp ett steg.


Prov med utfällning av "Weitzmann"-bommarna (4 ) som består av tunna stålblad som är ihoprullade och hårt packade före uppskjutningen.

Startförberedelser i Kiruna


Integrationsprov.


Montering av bärgnngsmodul med fallskärm.

Viktigaste data för sondraketerna S23

Data för några av S23-sondernas delsystem

Batteripaket
i servicemodulen

+8 V 7 celler SAFT VR 0.5 AA (0,5 Ah)
+18 V 16 celler SAFT VR 1.2 RR (1.2 Ah)
-18 V 16 celler SAFT VR 0.7 RR (0,7 Ah)
+28 V 24 celler SAFT VR 1.2 RR (1.2 Ah)
+28 V 24 celler SAFT VR 1.2 RR (1.2 Ah)

Telemetri, PCM 230,33 MHz, 3 Watt, “Quadraloop”-antenner PCM 254,64 kbit/s.
Telemetri, FM/FM 400,55 MHz, 4 Watt, 2 “Quadraloop”-antenner, IRIG-kanaler B, D, F och H.
Radartransponder 5612 MHz upp, 5662 MHz ned.
Magnetometer Schonstedt SAM-72C



Data S23 Low "Johnny" S23 Low "Sonny" S23 High "Fredrik"
Startdatum 27 januari 1979 27 januari 1979 27 januari 1979
Starttid 1712.32 UT 2152.20 UT 2101.59 UT
Startramp Centaure   Centaure MRL
Rakettyp Black Brant VC Black Brant VC Nike Black Brant VC
Nyttolastmassa 218,8 kg 218,3 kg 189,1 kg
Nyttolastlängd 3645 mm 3645 mm 3030 mm
Startrampens elevation 86,1° 86,3° 87,4°
Startrampens bäring 351° 355° 353°
Verklig topphöjd 267,5 km 270,1 km 413,1 km
Predikterad topphöjd 243,9 km 243,9 km 418,4 km
Verklig bäring till nedslaget 346° 343° 356°
Nominell bäring till nedslaget 350° 350° 350°
Verkligt avstånd till nedslaget 80,9 km 76,2 km 64,3 km
Nominellt avstånd till nedslaget 70 km 70 km 70 km
Bärgning Ja Ja -
Markvind 3,1 m/s fr 338° 3,6 m/s fr 320° 3,7 m/s fr 325°
Temperatur -31°C -32°C -31°C
Tryck 735 mm Hg 734 mm Hg 734 mm Hg

Man kan notera att de "låga" raketerna gick över 25 km högre än beräknat i SAAB:s slutrapport (5 ) noterar man att om luftmotståndskoefficieten hade satts 25 % lägre så hade simuleringen stämt med verkliga prestanda.

Händelser under flygningen

S23 - High

S23 - Low


Tid (s) Höjd (km) Tid (s) Höjd (km) Händelse

- 15,0

0,0

- 15,0

0,0

Gyrot i S19 låses upp.

- 2,0

0,0

- 2,0

0,0

Styrservona trycksätts.

0,0

0,0

0,0

0,0

Första steget tänder
Raketen lyfter

Navelsträngen rycks ur
Tiddonet startar

+3,5

0,5

-

-

Första steget slocknar

+8,5

1,8

-

-

Andra steget tänder

+13,0

3,5

+10,0

2,2

Styrningen upphör

+40,7

41

+32,4

29

Black Brant 5 C slocknar

+41,5

44

+35,5

35

FM/FM-telemetrin byter från
vibrations- till instrumendata.

+45,0

52

+43,0

50

UJO kalibrering på

+48,0

60

+46,0

56

KTH kalibrering från

+50,0

65

+48,5

60

KGI högspänning 1 på.

+50,0

65

+48,5

60

Noskonen avskiljs

+50,0

65

+48,5

60

Luckorna 1-3 avskiljs

+52,5

72

+52,0

66

Bommarna i nosmodulen fälls ut

-

-

+54,0

70

Luckan till MISU:s fälls ut

+58,0

85

+57,0

75

Weitzmannbommarna ut

-

-

+77,0

110

MISU högspänning på

+75,0

126

+81,0

115

KGI högspänning 2 på.

+333,5

418

+248,5

244

UJO kalibrering på

-

-

+334,0

210

MISU:s spegel avskiljs

-

-

+437,0

77

Raketens spin elimineras
Styrmodulen stängs av
Högspänning från i experiment

+604

80

+442,0

66

Raketmotorn avskiljs


3

Fallskärmen fälls ut.


0



0

Nedslag

De "låga" nyttolasterna var utrustade med fallskärmar och bärgades i ganska gott skick dagen efter uppskjutningen. Alla bommar i nosmodulen hade förstörts och smält vid återinträdet i atmosfären. En av de fyra styrmodulfenorna på de "låga" nyttolasterna var förstörd. Den "höga" nyttolasten återfanns men var naturligtvis totalförstörd eftersom den inte var utrustad med fallskärm.


Bärgning av en av "Low"-nyttolasterna.

Noter

  1. En geosynkron bana har 24 timmars omloppstid (egentligen 1436 minuter), men inte nödvändigtvis 0º inklination.
  2. Initialbana: 36009-36071 km, vinkel mot ekvatorsplanet 11.8º, startposition vid 37º Öst.
  3. Experimentet S 310 (Ten Electrostatic Analyzers)utvecklat av KGI mätte ankomstriktningar för elektroner oh protoner i energiområdet 0,2-20 keV.
    Experimentet S 300 (Search Coil Magnetometer), utvecklat av CRPE, ESA:s tekniska center ESTEC och Dansk Rumforskningsinstitut.
  4. Dr Robert H Weitzmann (1933-2000), anställd vid UC Berkeley space sciences lab   drev också en egen firma, Weitzmann Consulting Inc. Bob bodde i ett fantastiskt hus (49 Casa Way) i San Fransiscos marinadistrikt. Han levererade tio år senare trådbommar till Frejasatelliten.
  5. Payload S23 Substorm GEOS, Final report, SAAB-SCANIA rapport RRK-79:41, 15 juni 1979.
